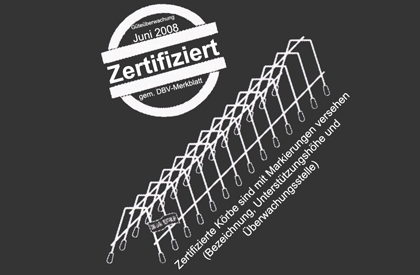

Standard Unterstützungskörbe mit Kunststoff-Füßchen (Typ BK)
Typ 8

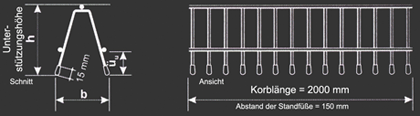

Unterstützungshöhe h: 8cm, Abstand Üu: 2,9cm; Aufstandsbreite b: 6,8cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,961Kg
Typ 9
Unterstützungshöhe h: 9cm, Abstand Üu: 3,3cm; Aufstandsbreite b: 7,3cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,006Kg
Typ 10
Unterstützungshöhe h: 10cm, Abstand Üu: 3,6cm; Aufstandsbreite b: 7,8cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,050Kg
Typ 11
Unterstützungshöhe h: 11cm, Abstand Üu: 3,8cm; Aufstandsbreite b: 8,2cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,094Kg
Typ 12
Unterstützungshöhe h: 12cm, Abstand Üu: 4,2cm; Aufstandsbreite b: 8,5cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,128Kg
Typ 13
Unterstützungshöhe h: 13cm, Abstand Üu: 4,6cm; Aufstandsbreite b: 9,2cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,183Kg
Typ 14
Unterstützungshöhe h: 14cm, Abstand Üu: 5,0cm; Aufstandsbreite b: 9,9cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,229Kg
Typ 15
Unterstützungshöhe h: 15cm, Abstand Üu: 5,4cm; Aufstandsbreite b: 10,5cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,423Kg
Typ 16
Unterstützungshöhe h: 16cm, Abstand Üu: 5,7cm; Aufstandsbreite b: 11cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,468Kg
Typ 17
Unterstützungshöhe h: 17cm, Abstand Üu: 6,0cm; Aufstandsbreite b: 11,8cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,899Kg
Typ 18
Unterstützungshöhe h: 18cm, Abstand Üu: 6,4cm; Aufstandsbreite b: 12,2cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,963Kg
Typ 19
Unterstützungshöhe h: 19cm, Abstand Üu: 6,7cm; Aufstandsbreite b: 12,7cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 2,027Kg
Typ 20
Unterstützungshöhe h: 20cm, Abstand Üu: 7,1cm; Aufstandsbreite b: 13,2cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 2,091Kg
Typ 21
Unterstützungshöhe h: 21cm, Abstand Üu: 7,4cm; Aufstandsbreite b: 13,2cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 2,261Kg
Typ 22
Unterstützungshöhe h: 22cm, Abstand Üu: 7,7cm; Aufstandsbreite b: 13,4cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 2,322Kg
Typ 23
Unterstützungshöhe h: 23cm, Abstand Üu: 8,1 cm; Aufstandsbreite b: 13,5cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 2,383Kg
Typ 24
Unterstützungshöhe h: 24cm, Abstand Üu: 8,4 cm; Aufstandsbreite b: 13,6cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 2,444Kg
Typ 25
Unterstützungshöhe h: 25cm, Abstand Üu: 8,7 cm; Aufstandsbreite b: 14,6cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 3,163Kg
Typ 26
Unterstützungshöhe h: 26cm, Abstand Üu: 9,1 cm; Aufstandsbreite b: 15,6 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 3,256Kg
Typ 27
Unterstützungshöhe h: 27cm, Abstand Üu: 9,5 cm; Aufstandsbreite b: 16,6 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 3,349Kg
Typ 28
Unterstützungshöhe h: 28cm, Abstand Üu: 9,8 cm; Aufstandsbreite b: 17,5 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 3,440Kg
Aufstandsart:
Der Korb steht auf der Schalung.
Korrosionsschutz:
Die Standfüße sind mit Kunststoff gegen Korrosion geschützt.
Höhe des Schutzes ≥ 15 mm.
Zulässige Lasten (Frd):
0,67 KN/m (Bemessungswert der Tragfähigkeit)
Verlegeabstand:
Verlägeabstände nach Tabelle 4 des Merkblattes.
Toleranzen:
Unterstützungshöhe ± 4mm
Verfügbarkeiten:
BK-Elemente sind ab Lager verfügbar.
Lieferform:
Korblänge = 2000 mm
Werkbunde BK 8 bis BK 16 = 200 Stück
Werkbunde BK 17 bis BK 28 = 100 Stück

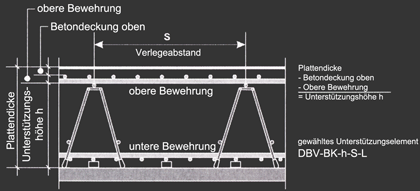

Bezeichnung gemäß DBV-Merkblatt:
DBV-h-S-L DBV = Unterstützung sind geprüft und erfüllen die Anforderungen des DBV-Merkblattes
h = Unterstützungshöhe (in cm)
S = auf der Schalung stehend
L = linienförmige Konstruktionsart
z.B. bei Bestellungen
DBV-BK-10-S-L:
BK-Körbe stehen auf der Schalung oder Sauberkeitsschicht, sie werden daher in Bauteilen eingesetzt, die keine besonderen Anforderungen an die Betonoberfläche stellen und eine Beschädigung des Untergrundes (Aufstandsfläche) durch Eindrücken oder Durchstanzen ausgeschlossen werden kann (z.B. Folien unter Bodenplatten).
BK-Körbe werden in der Regel zur Unterstützung der oberen Bewehrung in Decken, Podesten usw. des normalen Hochbaus verwendet. Sie können in dieser Form und Ausbildung nicht als Schubzulagen der Schubsicherung angewendet werden.
Die Unterstützungshöhe ergibt sich aus der Plattendicke abzüglich der Betondeckung oben und abzüglich der Konstruktion der oberen Bewehrung (siehe Beispiel unten).

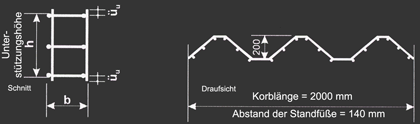

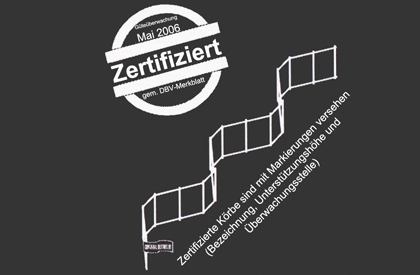

Standard Unterstützungskörbe Schlangen (Typ BS)
Typ 2
Unterstützungshöhe h: 2 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,402 kg
Typ 3
Unterstützungshöhe h: 3 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,417 kg
Typ 4
Unterstützungshöhe h: 4 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,432 kg
Typ 5
Unterstützungshöhe h: 5 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,447 Kg
Typ 6
Unterstützungshöhe h: 6 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,462Kg
Typ 7
Unterstützungshöhe h: 7 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,477Kg
Typ 8
Unterstützungshöhe h: 8 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,492Kg
Typ 9
Unterstützungshöhe h: 9 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,507 kg
Typ 10
Unterstützungshöhe h: 10 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,522 Kg
Typ 11
Unterstützungshöhe h: 11 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,537 Kg
Typ 12
Unterstützungshöhe h: 12 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,551 Kg
Typ 13
Unterstützungshöhe h: 13 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,629 Kg
Typ 14
Unterstützungshöhe h: 14 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,644 Kg
Typ 15
Unterstützungshöhe h: 15 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,659 Kg
Typ 16
Unterstützungshöhe h: 16 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,674 Kg
Typ 17
Unterstützungshöhe h: 17 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,799 Kg
Typ 18
Unterstützungshöhe h: 18 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,817 Kg
Typ 19
Unterstützungshöhe h: 19 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,836 Kg
Typ 20
Unterstützungshöhe h: 20 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,854 Kg
Typ 21
Unterstützungshöhe h: 21 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,959 Kg
Typ 22
Unterstützungshöhe h: 22 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,977 Kg
Typ 23
Unterstützungshöhe h: 23 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,996 Kg
Typ 24
Unterstützungshöhe h: 24 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,014 Kg
Typ 25
Unterstützungshöhe h: 25 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,077 Kg
Typ 26
Unterstützungshöhe h: 26 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,096 Kg
Typ 27
Unterstützungshöhe h: 27 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,115 Kg
Typ 28
Unterstützungshöhe h: 28 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,133 Kg
Typ 29
Unterstützungshöhe h: 29 m, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,152 Kg
Typ 30
Unterstützungshöhe h: 30 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,170Kg
Typ 31
Unterstützungshöhe h: 31 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,362 Kg
Typ 32
Unterstützungshöhe h: 32 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,380 Kg
Typ 33
Unterstützungshöhe h: 33 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,399 Kg
Typ 34
Unterstützungshöhe h: 34 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,417 Kg
Typ 35
Unterstützungshöhe h: 35 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,436 Kg
Typ 36
Unterstützungshöhe h: 36 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,454 Kg
Typ 37
Unterstützungshöhe h: 37 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,473 Kg
Typ 38
Unterstützungshöhe h: 38 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,491 Kg
Typ 39
Unterstützungshöhe h: 39 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,510 Kg
Typ 40
Unterstützungshöhe h: 40 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,528 Kg
weitere Unterstützungskörbe auf Anfrage
Aufstandsart:
Der Korb steht auf der unteren Bewehrung
Korrosionsschutz:
Kein Korrosionsschutz notwendig.
Zulässige Lasten (Frd):
0,67 KN/m (Bemessungswert der Tragfähigkeit)
Verlegeabstand:
Verlägeabstände nach Tabelle 4 des Merkblattes.
Toleranzen:
Unterstützungshöhe ± 4mm
Verfügbarkeiten:
BS-Elemente sind ab Lager verfügbar.
Lieferform:
Korblänge = 2000 mm
Werkbunde = 25 Stück

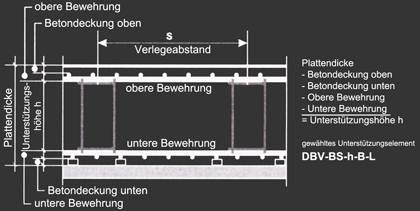

Bezeichnung gemäß DBV-Merkblatt:
DBV-h-B-L DBV = Unterstützungen sind geprüft und erfüllen die Anforderungen des DBV-Merkblattes
h = Unterstützungshöhe (in cm)
B = auf der Bewehrung stehend
L = linienförmige Konstruktionsart
z.B. bei Bestellungen
DBV-BS-10-B-L:
BS-Schlangen stehen auf der unteren Bewehrung und garantieren daher die Unversehrtheit des Untergrundes (Schalung), sie können somit auch in Bauteilen eingesetzt werden, die besondere Anforderungen an die Betonoberfläche stellen (z.B. Deckenuntersicht als Sichtbeton).
BS-Schlangen werden in der Regel zur Unterstützung der oberen Bewehrung in Decken, Podesten usw. des normalen Hochbaus und in Gründungsbauteilen (z.B. Bodenplatten) verwendet. Sie können in dieser Form und Ausbildung nicht als Schubzulagen der Schubsicherung angewendet werden.
Die Unterstützungshöhe ergibt sich aus der Plattendicke abzüglich der Betondeckung oben + unten und abzüglich der Konstruktion der oberen + der unteren Bewehrung (siehe Beispiel unten).

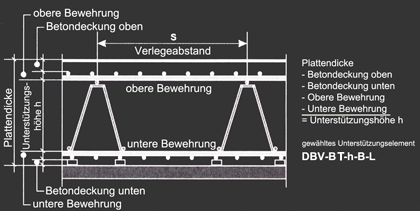

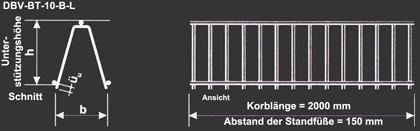

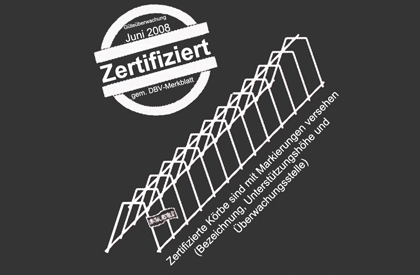

Standard Unterstützungskörbe als Distanzträger (Typ BT):
Typ 5
Unterstützungshöhe h: 5 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,447 Kg
Typ 6
Unterstützungshöhe h: 6 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,462Kg
Typ 7
Unterstützungshöhe h: 7 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,477Kg
Typ 8
Unterstützungshöhe h: 8 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,492Kg
Typ 9
Unterstützungshöhe h: 9 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,507 kg
Typ 10
Unterstützungshöhe h: 10 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,522 Kg
Typ 11
Unterstützungshöhe h: 11 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,537 Kg
Typ 12
Unterstützungshöhe h: 12 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,551 Kg
Typ 13
Unterstützungshöhe h: 13 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,629 Kg
Typ 14
Unterstützungshöhe h: 14 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,644 Kg
Typ 15
Unterstützungshöhe h: 15 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,659 Kg
Typ 16
Unterstützungshöhe h: 16 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,674 Kg
Typ 17
Unterstützungshöhe h: 17 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,799 Kg
Typ 18
Unterstützungshöhe h: 18 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,817 Kg
Typ 19
Unterstützungshöhe h: 19 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,836 Kg
Typ 20
Unterstützungshöhe h: 20 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,854 Kg
Typ 21
Unterstützungshöhe h: 21 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,959 Kg
Typ 22
Unterstützungshöhe h: 22 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,977 Kg
Typ 23
Unterstützungshöhe h: 23 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 0,996 Kg
Typ 24
Unterstützungshöhe h: 24 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,014 Kg
Typ 25
Unterstützungshöhe h: 25 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,077 Kg
Typ 26
Unterstützungshöhe h: 26 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,096 Kg
Typ 27
Unterstützungshöhe h: 27 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,115 Kg
Typ 28
Unterstützungshöhe h: 28 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,133 Kg
Typ 29
Unterstützungshöhe h: 29 m, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,152 Kg
Typ 30
Unterstützungshöhe h: 30 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,170Kg
Typ 31
Unterstützungshöhe h: 31 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,362 Kg
Typ 32
Unterstützungshöhe h: 32 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,380 Kg
Typ 33
Unterstützungshöhe h: 33 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,399 Kg
Typ 34
Unterstützungshöhe h: 34 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,417 Kg
Typ 35
Unterstützungshöhe h: 35 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,436 Kg
Typ 36
Unterstützungshöhe h: 36 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,454 Kg
Typ 37
Unterstützungshöhe h: 37 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,473 Kg
Typ 38
Unterstützungshöhe h: 38 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,491 Kg
Typ 39
Unterstützungshöhe h: 39 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,510 Kg
Typ 40
Unterstützungshöhe h: 40 cm, Abstand Üu: 0,75 cm; Aufstandsbreite b: 20,0 cm;
Zulässige Lasten Frd: 0,67KN/m; Gewicht je Korb: 1,528 Kg
weitere Unterstützungskörbe auf Anfrage
Aufstandsart:
Der Korb steht auf der unteren Bewehrung
Korrosionsschutz:
Kein Korrosionsschutz notwendig.
Zulässige Lasten (Frd):
0,67 KN/m (Bemessungswert der Tragfähigkeit)
Verlegeabstand:
Verlägeabstände nach Tabelle 4 des Merkblattes.
Toleranzen:
Unterstützungshöhe ± 4mm
Verfügbarkeiten:
BT-Elemente sind ab Lager verfügbar.
Lieferform:
Korblänge = 2000 mm
Werkbunde BT 5 bis BT 20 = 200 Stück
Werkbunde BT 21 bis BT 40 = 100 Stück
Bezeichnung gemäß DBV-Merkblatt:
DBV-h-B-L DBV = Unterstützungen sind geprüft und erfüllen die Anforderungen des DBV-Merkblattes
h = Unterstützungshöhe (in cm)
B = auf der Bewehrung stehend
L = linienförmige Konstruktionsart
z.B. bei Bestellungen
DBV-BT-10-B-L:
BT-Körbe stehen auf der unteren Bewehrung und garantieren daher die Unversehrtheit des Untergrundes (Schalung), sie können somit auch in Bauteilen eingesetzt werden, die besondere Anforderungen an die Betonoberfläche stellen (z.B. Deckenunterschicht als Sichtbeton).
BT-Körbe werden in der Regel zur Unterstützung der oberen Bewehrung in Decken, Podesten usw. des normalen Hochbaus und in Gründungsbauteilen (z.B. Bodenplatten) verwendet. Sie können in dieser Form und Ausbildung nicht als Schubzulagen der Schubsicherung angewendet werden.
Die Unterstützungshöhe ergibt sich aus der Plattendicke abzüglich der Betondeckung oben + unten und abzüglich der Konstruktion der oberen + der unteren Bewehrung (siehe Beispiel unten).
